廣東美亨化學復合材料科技股份有限公司，是廣東粵亨實業控股集團旗下，專注復合材料固化系統解決方案的研究，是集研發、設計、生產與銷售為一體的高科技技術公司，每年都有適合市場需求的新產品研發問世，并申請發明專利。生產的主打產品是過氧化物系列，如MEKP、OT（TBPB、TBPO）、CYHP等五大類40個小類過氧化物產品，還有功能性特種不飽和聚酯樹脂、乙烯基樹脂、促進劑、色漿，銷往全國13個省市，覆蓋整個中國東部沿海省份；同時銷往歐洲，亞洲，南美洲等十余個國家和地區，獲得國內外客戶的稱贊與信任。其中，過氧化物系列產品位居世界前列。

化工廠廠區規模較大，生產及管理安全系數要求高。將眾多的生產車間、半成品倉庫、特殊室外場所和職能部門實現現場監控和生產指揮調度的結合，能在很大程度上提高工廠的智能化管理水平，為了麗亨化工廠的安全防范工程達標。參照《化工廠監控安全系統設計》的要求，本公司嚴格按照業主的要求，制訂了一套完整的閉路電視監控（CCTV）解決方案。

該項目位于廣東省清遠市英德市英華鎮，安裝視頻監控的區域主要有辦公研發大樓、生產車間、食堂、圍墻及無圍墻的空地。

根據廣東美亨化工廠安全防范要求，以及我們同用戶相關部門提出的需求包含（文字說明、辦公室平面圖和配置要求等，總體規劃要求制訂的解決方案如下：

此項目建設為美亨化工廠的全網絡架構的防爆高清視頻監控系統。系統全部網絡數字化，前端選用百萬像素網絡高清防爆紅外攝像機，并以此來架構一個全數字的專有化工廠視頻監控網絡系統。在每個重點監控區域部署網絡高清防爆紅外攝像機，通過化工廠監控專有網絡，連接到遠程后端部署在化工廠信息中心的NVR服務器集群，并通過一臺集中管理服務器，實現一個系統管理平臺對所有監控點的前端攝像機、NVR、高清解碼器等設備的視頻瀏覽、控制、報警聯動、錄像檢索和回放等全局管理。

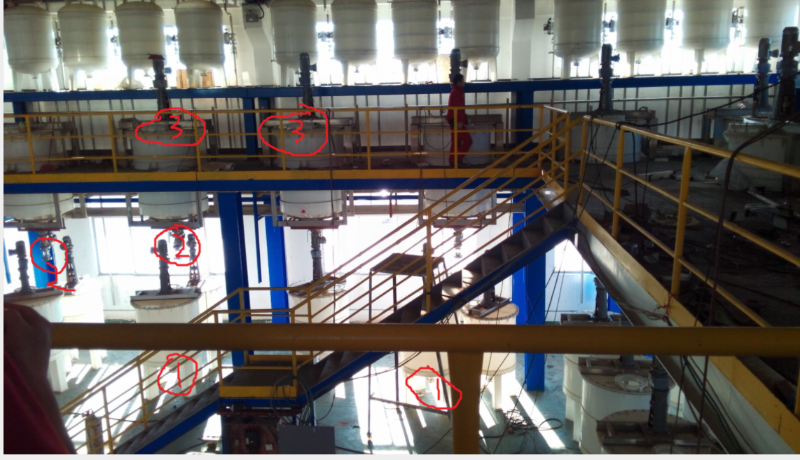

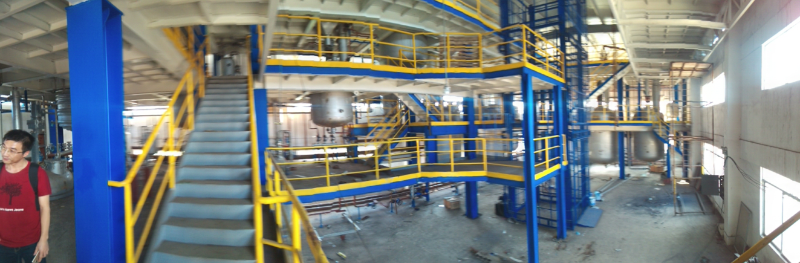

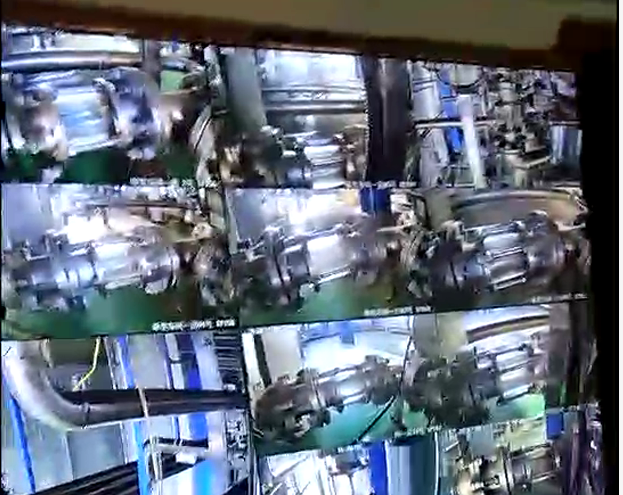

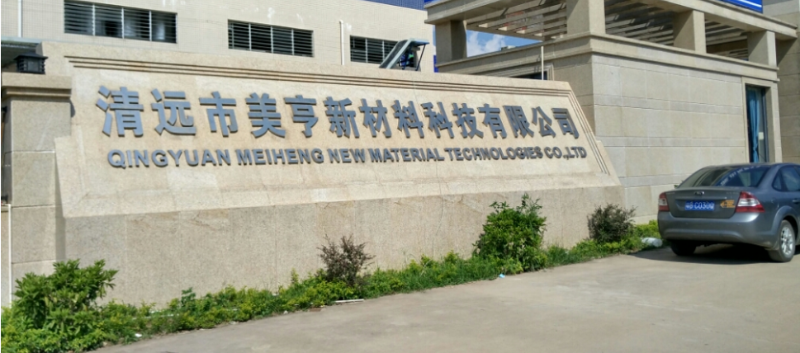

現場圖片

系統設計思路

本系統根據客戶提出的要求，共選用2種攝像槍作為本項目的前端設備；分別為：防爆、防腐數字?jǐn)z像機和，防爆、防腐高速球機。

終端設備采用1臺256路CVR，配置xx解碼器一臺、該解碼器為16路HDMI、8路輔助BNC獨立輸出，含拼接屏功能，xx操作鍵盤一臺，15臺拼接屏作為顯示輸出設備（由貴方提供），錄像存儲時間為30天+；管理電腦一臺。

在網絡綜合布線上，共設置9個匯聚點，每個匯聚點按攝像槍數量配置1--3臺24口POE交換機，（除外圍立桿攝像機每臺攝像機配置一個電源供電以外，其他都采用POE交換機通過網線供電），每個匯聚點通過光纖連接到監控中心；監控中心配置24光口交換機一臺，24電口匯聚交換機；所有電源從監控中心集中供出。考慮到化工廠的特殊性，所有線路必須考慮防腐蝕保護。室外攝像槍要做防雷保護。

項目建設內容

1、監控主設備（中控室：硬盤錄像機、視頻服務器、視頻管理軟件、監控硬盤（4TB）、解碼器）、工業機柜、核心光纖交換機、24口千兆交換機、10kvUPS主機電源）。

2、甲類車間；

1）防爆一體網絡云臺攝像機（DS-2DY92201W-CWX）用于具有可燃性氣體、空氣與蒸氣形成的爆炸性混合物場所及可燃性粉塵與空氣混合形成的爆炸危險場所等，如：煉化廠、油氣庫輸油管道、變電站危化品存儲倉庫、加油站等。

2）工業級交換機、阻燃鎧裝電纜、光纜等）。

3、乙類車間；

1）防爆一體網絡攝像機（DS-2XE622YH-MHHGG）用于具有可燃性氣體、空氣與蒸氣形成的爆炸性混合物場所及可燃性粉塵與空氣混合形成的爆炸危險場所等，如：煉化廠、油氣庫輸油管道、變電站危化品存儲倉庫、加油站等。

2）工業級交換機、阻燃鎧裝電纜、光纜等。

4、倉庫及周邊監控；

5、公共機房及周邊設備；

6、使用主設備品牌：海康威視；

總結：一個完整的化工廠安防信息化工程，除了視頻監控系統外，還包括諸多子系統如：周界入侵子報警系統、門禁管理子系統、語音對講子系統、環境監控子系統、巡更系統等。隨著設備技術的不斷發展、系統信息化程度的不斷提高，多個子系統之間會逐步相互融合，并協同工作實現數據共享，提供一個技術先進、穩定可靠的安全防范系統來保障化工廠正常運行、安全生產。
